《最新出炉》系列初窥篇-Python+Playwright自动化测试-64 - Canvas和SVG元素推拽 - 北京-宏哥
来源：cnblogs　　作者：北京-宏哥　　时间：2024/8/7 8:50:57　　对本文有异议

1.简介

今天宏哥分享的在实际测试工作中很少遇到，比较生僻，如果突然遇到我们可能会脑大、懵逼，一时之间不知道怎么办？所以宏哥这里提供一种思路供大家学习和参考。

2.SVG简介

svg也是html5新增的一个标签，它跟canvas很相似。都可以实现绘图、动画。但是svg绘制出来的都是矢量图，不像canvas是以像素为单位的，放大会模糊。svg绘制出来的图是不会的。SVG英文全称为Scalable vector Graphics，意思为可缩放的矢量图，这种元素比较特殊，需要通过 ?name?() 函数来进行定位。

3.SVG元素拖拽

3.1svg拖拽demo

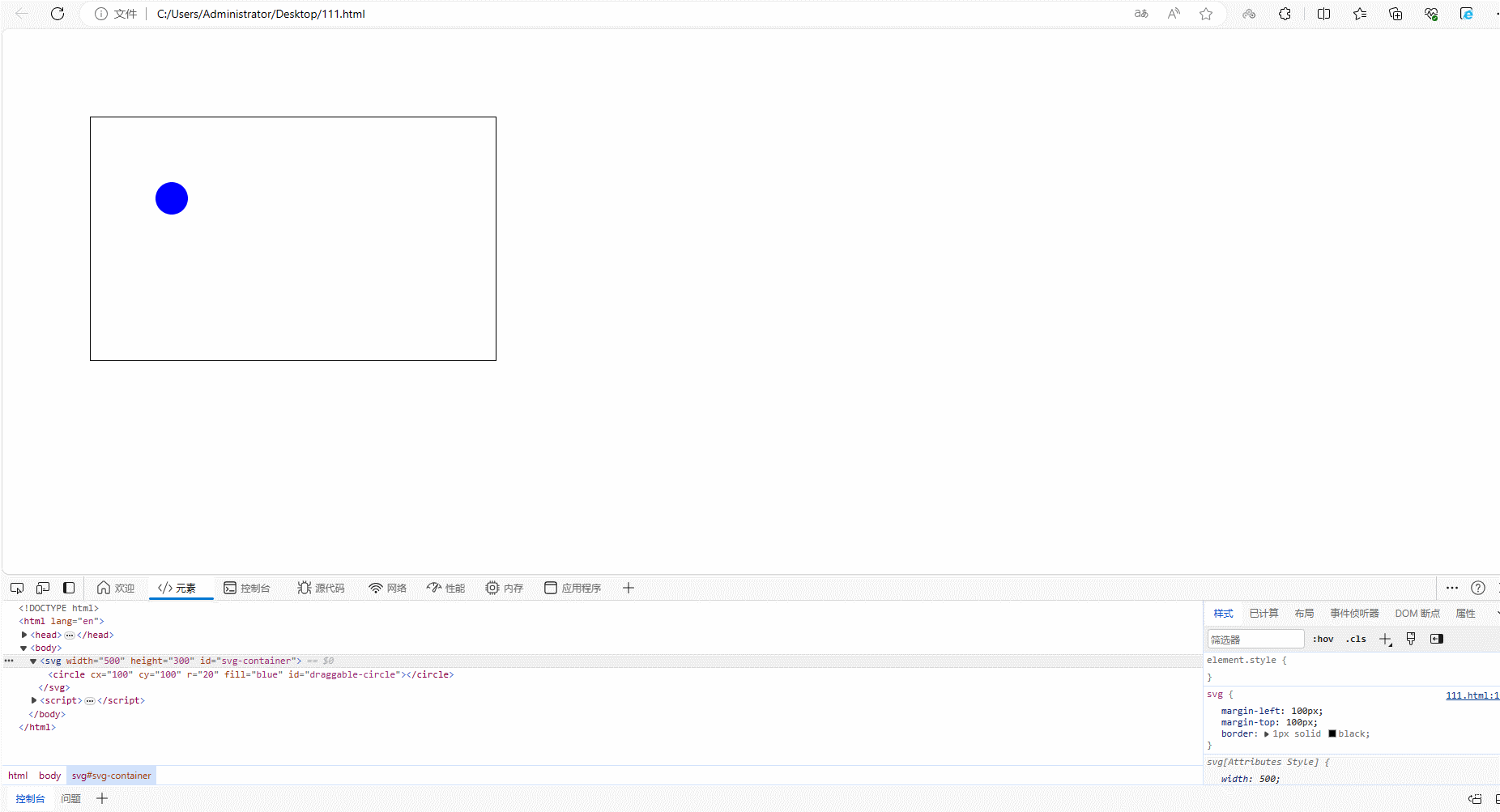

1.svg下的circle元素是可以拖动的，宏哥网上找了半天没有找到，然后自己动手写一个demo用于演示（可以看到circle的cx和cy在拖拽的过程中不断的发生变化），如下图所示：

 2.demo的参考代码：

  1. <!DOCTYPE html>
  2. <html lang="en">
  3.
  4. <head>
  5.     <meta charset="UTF-8">
  6.     <meta name="viewport" content="width=device-width, initial-scale=1.0">
  7.     <meta http-equiv="X-UA-Compatible" content="ie=edge">
  8.     <title>北京-宏哥</title>
  9.   <style>
  10.       svg {
  11.             margin-left: 100px;
  12.             margin-top: 100px;
  13.             border: 1px solid black
  14.         }
  15.
  16.     </style>
  17. </head>
  18. <body>
  19.     <svg width="500" height="300" id="svg-container">
  20.         <circle cx="100" cy="100" r="20" fill="blue" id="draggable-circle"></circle>
  21.     </svg>
  22. </body>
  23.     <script>
  24.         // 获取SVG容器和可拖拽元素
  25.         const svgContainer = document.getElementById('svg-container');
  26.         const draggableElement = document.getElementById('draggable-circle');
  27.
  28.         let isDragging = false;
  29.         let startX, startY;
  30.
  31.         // 鼠标按下事件处理程序
  32.         function dragStart(event) {
  33.           isDragging = true;
  34.           startX = event.clientX - parseInt(draggableElement.getAttribute('cx')),
  35.           startY = event.clientY - parseInt(draggableElement.getAttribute('cy'));
  36.           // 阻止默认的拖拽行为
  37.           event.preventDefault();
  38.         }
  39.
  40.         // 鼠标移动事件处理程序
  41.         function drag(event) {
  42.           if (isDragging) {
  43.             const dx = event.clientX - startX;
  44.             const dy = event.clientY - startY;
  45.             draggableElement.setAttribute('cx', dx);
  46.             draggableElement.setAttribute('cy', dy);
  47.           }
  48.         }
  49.
  50.         // 鼠标抬起事件处理程序
  51.         function dragEnd(event) {
  52.           isDragging = false;
  53.         }
  54.
  55.         // 添加事件监听器
  56.         draggableElement.addEventListener('mousedown', dragStart);
  57.         svgContainer.addEventListener('mousemove', drag);
  58.         svgContainer.addEventListener('mouseup', dragEnd);
  59.     </script>
  60. </html>

3.接下来我们用上边的svg的demo来演示拖拽，其实在我们上一篇中掌握如何定位svg元素后，拖拽就非常简单了，无非就是一些鼠标的操作事件罢了。

3.2代码设计

3.3参考代码

  1. # coding=utf-8??
  2.
  3. # 1.先设置编码，utf-8可支持中英文，如上，一般放在第一行
  4.
  5. # 2.注释：包括记录创建时间，创建人，项目名称。
  6. '''
  7. Created on 2024-05-27
  8. @author: 北京-宏哥
  9. 公众号：北京宏哥（微信搜索：北京宏哥，关注宏哥，提前解锁更多测试干货！）
  10. Project:《最新出炉》系列初窥篇-Python+Playwright自动化测试-64 - Canvas和SVG元素推拽
  11. '''
  12.
  13. # 3.导入模块
  14.
  15. from playwright.sync_api import Playwright, sync_playwright, expect
  16. def run(playwright: Playwright) -> None:
  17.     browser = playwright.chromium.launch(headless=False)
  18.     context = browser.new_context()
  19.     page = context.new_page()
  20.     page.goto("C:/Users/Administrator/Desktop/svg.html")
  21.     page.wait_for_timeout(1000)
  22.     # svg元素定位
  23.     circle = page.locator('//*[name()="svg"]/*[name()="circle"]')
  24.     print(circle.bounding_box())
  25.     box = circle.bounding_box()
  26.     # svg元素拖拽
  27.     page.mouse.move(x=box['x'] + box['width'] / 2, y=box['y'] + box['height'] / 2)
  28.     page.mouse.down()
  29.     page.mouse.move(x=box['x'] + box['width'] / 2 + 100, y=box['y'] + box['height'] / 2)
  30.     page.mouse.up()
  31.     page.wait_for_timeout(5000)
  32.     page.close()
  33.     context.close()
  34.     browser.close()
  35. with sync_playwright() as playwright:
  36.     run(playwright)

3.4运行代码

1.运行代码，右键Run'Test'，就可以看到控制台输出，如下图所示：

2.运行代码后电脑端的浏览器的动作(l蓝色的圆圈被拖走了)。如下图所示：

4.canvas元素拖拽

4.1canvas拖拽demo

1.canvas下的元素是可以拖动的，宏哥网上找了半天没有找到，然后自己动手写一个demo用于演示（可以看到circle的style在拖拽的过程中不断的发生变化），如下图所示：

2.demo的参考代码：

  1. <!DOCTYPE html>
  2. <html lang="en">
  3.
  4. <head>
  5.     <meta charset="UTF-8">
  6.     <meta name="viewport" content="width=device-width, initial-scale=1.0">
  7.     <meta http-equiv="X-UA-Compatible" content="ie=edge">
  8.     <title>北京-宏哥</title>
  9.   <style>
  10.       canvas {
  11.             border: 1px solid black
  12.         }
  13.
  14.     </style>
  15. </head>
  16. <body>
  17.
  18. </body>
  19.     <script>
  20.        const canvas = document.createElement('canvas')
  21.         canvas.width = 400
  22.         canvas.height = 400
  23.         canvas.id = 'canvas'
  24.         document.body.appendChild(canvas)
  25.         let ctx = canvas.getContext('2d') //画笔
  26.
  27.         // 状态标志
  28.         const statusConfig = {
  29.           IDLE: 0, //
  30.           DRAGSTART: 1, //鼠标按下
  31.           DRAGGING: 2 //托拽中
  32.         }
  34.         // 画布信息
  35.         const canvasInfo = {
  36.           status: statusConfig.IDLE, //状态
  37.           dragTarget: null, //拖拽对象
  38.           lastEvtPos: { //前一位置
  39.             x: null,
  40.             y: null
  41.           },
  42.           offsetEvtPos: { //前一偏移
  43.             x: null,
  44.             y: null
  45.           }
  46.         }
  48.         let circles = [] //存储画的圆
  49.
  50.         // 画圆
  51.         const drawCircle = (ctx, cx, cy, r) => {
  52.           ctx.save()
  53.           ctx.beginPath() //开始画
  55.           ctx.arc(cx, cy, r, 0, Math.PI * 2)
  56.           ctx.strokeStyle = 'pink'
  57.           ctx.fillStyle = 'pink'
  58.           ctx.stroke() //描边模式
  59.           ctx.fill()
  61.           ctx.closePath() //结束
  62.           ctx.restore()
  63.         }
  65.         drawCircle(ctx, 100, 100, 10)
  66.         // 存储圆的位置
  67.         circles.push({
  68.           x: 100,
  69.           y: 100,
  70.           r: 10
  71.         })
  72.         drawCircle(ctx, 200, 150, 20)
  73.         circles.push({
  74.           x: 200,
  75.           y: 150,
  76.           r: 20
  77.         })
  80.         // 元素拖拽  鼠标的画布坐标
  81.         const getCanvasPostion = e => {
  82.           return {
  83.             x: e.offsetX, //鼠标在页面中的位置的同时减去canvas元素本身的偏移量
  84.             y: e.offsetY,
  85.           }
  86.         }
  88.         // 两点之间的距离
  89.         const getInstance = (p1, p2) => {
  90.           // 指数运算符 **，它们分别对 (p1.x - p2.x) 和 (p1.y - p2.y) 进行自乘。
  91.           return Math.sqrt((p1.x - p2.x) ** 2 + (p1.y - p2.y) ** 2)
  92.           // 或者
  93.           // Math.pow 函数，它用于计算指定数字的指定次方。
  94.           // return Math.sqrt(Math.pow((p1.x - p2.x), 2) + Math.pow((p1.y - p2.y), 2))
  95.         }
  97.         // 判断鼠标是否在圆内
  98.         const ifInCirlce = (pos) => {
  99.           for (let i = 0; i < circles.length; i++) {
  100.             if (getInstance(circles[i], pos) < circles[i].r) {
  101.              return circles[i]
  102.             }
  103.           }
  104.           return false
  105.         }
  107.         //  鼠标按下监听
  108.         canvas.addEventListener('mousedown', e => {
  109.           const canvasPostion = getCanvasPostion(e)
  110.           const circleRef = ifInCirlce(canvasPostion)
  111.           if (circleRef) {
  112.             console.log(circleRef);
  113.             canvasInfo.dragTarget = circleRef //拖拽对象
  114.             canvasInfo.status = statusConfig.DRAGSTART
  115.             canvasInfo.lastEvtPos = canvasPostion
  116.             canvasInfo.offsetEvtPos = canvasPostion
  117.           }
  118.         })
  120.         // 鼠标移动
  121.         canvas.addEventListener('mousemove', e => {
  122.           const canvasPostion = getCanvasPostion(e)
  123.           const {dragTarget} = canvasInfo
  124.           if (ifInCirlce(canvasPostion)) {
  125.             canvas.style.cursor = 'all-scroll'
  126.           }else {
  127.             canvas.style.cursor = ''
  128.           }
  129.           if (!dragTarget) return
  130.           if (canvasInfo.status === statusConfig.DRAGSTART && getInstance(canvasPostion, canvasInfo.lastEvtPos) > 5) {
  131.             console.log('try to drag');
  132.             canvasInfo.status = statusConfig.DRAGGING
  133.             canvasInfo.offsetEvtPos = canvasPostion
  134.           }else if(canvasInfo.status === statusConfig.DRAGGING){
  135.             console.log('draging');
  136.             dragTarget.x += (canvasPostion.x - canvasInfo.offsetEvtPos.x)
  137.             dragTarget.y += (canvasPostion.y - canvasInfo.offsetEvtPos.y)  //基于偏移
  138.             ctx.clearRect(0,0, canvas.width, canvas.height)  //清空画布
  139.             circles.forEach(c => drawCircle(ctx, c.x, c.y, c.r))
  140.             canvasInfo.offsetEvtPos = canvasPostion
  141.           }
  142.         })
  145.         canvas.addEventListener('mouseup', e => {
  146.           canvasInfo.status = statusConfig.IDLE
  147.         })
  149.         canvas.addEventListener('mouseleave', e => {
  150.           canvasInfo.status = statusConfig.IDLE
  151.           canvas.style.cursor = ''
  152.         })
  153.     </script>
  154. </html>

3.接下来我们用上边的canvas的demo来演示拖拽，同理：其实在我们上一篇中掌握如何定位canvas元素后，拖拽就非常简单了，无非就是一些鼠标的操作事件罢了。然而却在实践过程中发现并不简单，虽然可以定位到但是操作不了。宏哥觉得原因可能是canvas定位到是整个一块画布，而其上边的圆圈是通过绘画出来的，无法定位所以就无法操作了。而且按F2查看元素确实没有圆圈的元素。如下图所示：

5.小结

今天主要讲解和分享了SVG元素的定位和拖拽，实践过程中发现canvas无法拖拽，有可以实现拖拽的小伙伴或者童鞋们可以给宏哥留言哈，大家一起学习进步。好了，今天时间也不早了，宏哥就讲解和分享到这里，感谢您耐心的阅读，希望对您有所帮助。

原文链接：https://www.cnblogs.com/du-hong/p/18177694
