1 快速上手
1.1 在项目中使用 npm 包引入
Step 1: 使用命令行在项目目录下执行以下命令
npm install --save @antv/g6
Step 2: 在需要用的 G6 的 JS 文件中导入
import G6 from '@antv/g6';
1.2 在 HTML 中使用 CDN 引入
<script src="https://gw.alipayobjects.com/os/antv/pkg/_antv.g6-{$version}/build/g6.js"></script>
注意
2 快速试用
创建一个 G6 的关系图仅需要下面几个步骤：
- 创建关系图的 HTML 容器；
- 数据准备；
- 创建关系图；
- 配置数据源，渲染。
Step 1: 创建容器
<div id="mountNode"></div>
Step 2: 数据准备
引入 G6 的数据源为 JSON 格式的对象。该对象中需要有节点（nodes）和边（edges）字段，分别用数组表示：
const data = { // 点集 nodes: [ { id: 'node1', // String，该节点存在则必须，节点的唯一标识 x: 100, // Number，可选，节点位置的 x 值 y: 200, // Number，可选，节点位置的 y 值 }, { id: 'node2', // String，该节点存在则必须，节点的唯一标识 x: 300, // Number，可选，节点位置的 x 值 y: 200, // Number，可选，节点位置的 y 值 }, ], // 边集 edges: [ { source: 'node1', // String，必须，起始点 id target: 'node2', // String，必须，目标点 id }, ],};
注意
nodes 数组中包含节点对象，唯一的 id 是每个节点对象中必要的属性，x、 y 用于定位；edges 数组中包含边对象，source 和 target 是每条边的必要属性，分别代表了该边的起始点 id 与 目标点 id。- 点和边的其他属性参见链接：图元素配置文档。
Step 3: 创建关系图
创建关系图（实例化）时，至少需要为图设置容器、宽和高。
const graph = new G6.Graph({ container: 'mountNode', // String | HTMLElement，必须，在 Step 1 中创建的容器 id 或容器本身 width: 800, // Number，必须，图的宽度 height: 500, // Number，必须，图的高度});
Step 4: 配置数据源，渲染
创建关系图（实例化）时，至少需要为图设置容器、宽和高。
graph.data(data); // 读取 Step 2 中的数据源到图上graph.render(); // 渲染图

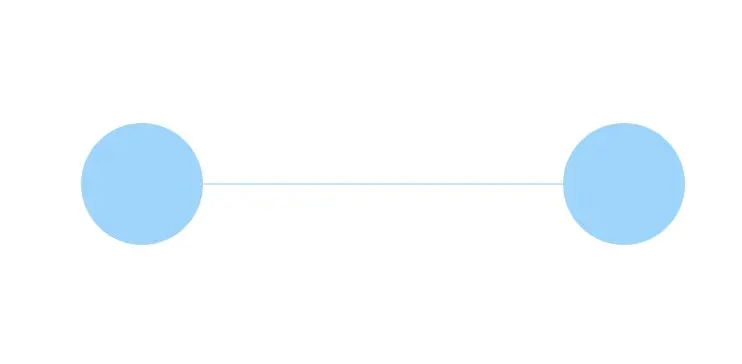

最终的结果
3 配置
3.1 元素及其配置
图的元素特指图上的节点Node和边Edge，不论是节点还是边，它们的属性分为两种：
- 样式属性
style：对应 Canvas 中的各种样式，在元素状态State 发生变化时，可以被改变；
- 其他属性：例如图形（
shape）、id（id ）一类在元素状态State发生变化时不能被改变的属性。
例如，G6 设定 hover 或 click 节点，造成节点状态的改变，只能自动改变节点的样式属性（如 fill、stroke 等），其他属性（如 shape 等）不能被改变。如果需要改变其他属性，要通过 graph.updateItem 手动配置。样式属性是一个名为 style 的对象， style 字段与其他属性并行。
以节点元素为例，其属性的数据结构如下：
{ id: 'node0', // 元素的 id shape: 'circle', // 元素的图形 size: 40, // 元素的大小 label: 'node0' // 标签文字 labelCfg: { // 标签配置属性 positions: 'center',// 标签的属性，标签在元素中的位置 style: { // 包裹标签样式属性的字段 style 与标签其他属性在数据结构上并行 fontSize: 12 // 标签的样式属性，文字字体大小 } } // ..., // 其他属性 style: { // 包裹样式属性的字段 style 与其他属性在数据结构上并行 fill: '#000', // 样式属性，元素的填充色 stroke: '#888', // 样式属性，元素的描边色 // ... // 其他样式属性 }}
边元素的属性数据结构与节点元素相似，只是其他属性中多了 source 和 target 字段，代表起始和终止节点的 id
全局配置
适用场景：所有节点统一的属性配置，所有边统一的属性配置。使用方式：使用图的两个配置项：
defaultNode：节点在默认状态下的样式属性（style）和其他属性；
defaultEdge：边在默认状态下的样式属性（style）和其他属性。
defaultNode: { size: 30, // 节点大小 // ... // 节点的其他配置 // 节点样式配置 style: { fill: 'steelblue', // 节点填充色 stroke: '#666', // 节点描边色 lineWidth: 1, // 节点描边粗细 }, // 节点上的标签文本配置 labelCfg: { // 节点上的标签文本样式配置 style: { fill: '#fff', // 节点标签文字颜色 }, }, }, // 边在默认状态下的样式配置（style）和其他配置 defaultEdge: { // ... // 边的其他配置 // 边样式配置 style: { opacity: 0.6, // 边透明度 stroke: 'grey', // 边描边颜色 }, // 边上的标签文本配置 labelCfg: { autoRotate: true, // 边上的标签文本根据边的方向旋转 }, },
3.2 使用图布局 Layout
当数据中没有节点位置信息，或者数据中的位置信息不满足需求时，需要借助一些布局算法对图进行布局。G6 提供了 7 种一般图的布局和 4 种树图的布局：
一般图：
- Random Layout：随机布局；
- Force Layout：经典力导向布局：
- Circular Layout：环形布局；
- Radial Layout：辐射状布局；
- MDS Layout：高维数据降维算法布局；
- Fruchterman Layout：Fruchterman 布局，一种力导布局；
- Dagre Layout：层次布局。
树图布局：
- Dendrogram Layout：树状布局（叶子节点布局对齐到同一层）；
- CompactBox Layout：紧凑树布局；
- Mindmap Layout：脑图布局；
- Intended Layout：缩进布局。
const graph = new G6.Graph({ ... // 其他配置项 layout: { // Object，可选，布局的方法及其配置项，默认为 random 布局。 type: 'force', // 指定为力导向布局 preventOverlap: true, // 防止节点重叠 // nodeSize: 30, // 节点大小，用于算法中防止节点重叠时的碰撞检测。由于已经在上一节的元素配置中 linkDistance: 100, // 指定边距离为100设置了每个节点的 size 属性，则不需要在此设置 nodeSize。 center: [500, 300] }});
更多属性（https://g6.antv.vision/zh/docs/api/graphLayout/guide）
3.3 图的交互 Behavior
G6 中的交互行为。G6 内置了一系列交互行为，用户可以直接使用。简单地理解，就是可以一键开启这些交互行为：
drag-canvas：拖拽画布；zoom-canvas：缩放画布。
更多详见：交互行为 Behavior
const graph = new G6.Graph({ // ... // 其他配置项 modes: { default: ['drag-canvas', 'zoom-canvas', 'drag-node'], // 允许拖拽画布、放缩画布、拖拽节点 },});
- activate-relations
含义：当鼠标移到某节点时，突出显示该节点以及与其直接关联的节点和连线；
参数：
- trigger: 'mouseenter'。可以是 mousenter，表示鼠标移入时触发；也可以是 click，鼠标点击时触发；
- activeState: 'active'。活跃节点状态。当行为被触发，需要被突出显示的节点和边都会附带此状态，默认值为 active；可以与 graph 实例的 nodeStyle 和 edgeStyle 结合实现丰富的视觉效果。
- inactiveState: 'inactive'。非活跃节点状态。不需要被突出显示的节点和边都会附带此状态。默认值为 * * * inactive。可以与 graph 实例的 nodeStyle 和 edgeStyle 结合实现丰富的视觉效果；
- resetSelected：高亮相连节点时是否重置已经选中的节点，默认为 false，即选中的节点状态不会被 activate-relations 覆盖；
{ type: 'activate-relations', activeState: 'actives', inactiveState: 'inactives', resetSelected: false},
// 当前节点的多状态样式nodeStateStyles: { actives: { opacity: 1, lineWidth: 0 }, inactives: { opacity: 0.2, lineWidth: 0 }},edgeStateStyles: { actives: { opacity: 1 }, inactives: { opacity: 0.2 }}
（https://g6.antv.vision/zh/docs/manual/middle/states/defaultBehavior）
3.4 监听和绑定事件
- 全局事件
只要在画布上范围内发生均会被触发，如 mousedown，mouseup，click，mouseenter，mouseleave 等。
graph.on('click', (ev) => { const shape = ev.target; const item = ev.item; if (item) { const type = item.getType(); }});
- canvas 事件
只在 canvas 空白处被触发，如 canvas:mousedown，canvas:click 等，以canvas:eventName 为事件名称。
graph.on('canvas:click', (ev) => { const shape = ev.target; const item = ev.item; if (item) { const type = item.getType(); }});
- 节点/边/combo 上的事件
例如 node:mousedown，edge:click, combo:click 等，以 type:eventName 为事件名称。
graph.on('node:click', (ev) => { const node = ev.item; // 被点击的节点元素 const shape = ev.target; // 被点击的图形，可根据该信息作出不同响应，以达到局部响应效果 // ... do sth});graph.on('edge:click', (ev) => { const edge = ev.item; // 被点击的边元素 const shape = ev.target; // 被点击的图形，可根据该信息作出不同响应，以达到局部响应效果 // ... do sth});graph.on('combo:click', (ev) => { const combo = ev.item; // 被点击 combo 元素 const shape = ev.target; // 被点击的图形，可根据该信息作出不同响应，以达到局部响应效果 // ... do sth});
- 图形上的事件
指定图形上的事件，如 circle-shape:mousedown，circle-shape:click 等，以 shapeName:eventName 为事件名称。可用于绑定节点/边/combo 中对局部图形做出响应的场景。效果类似上文 graph.on('node:click', fn) 中通过 target 信息作出不同响应。
关于图形的 name：
内置节点/边/combo 上每个图形的名称在开发过程中可以通过 graph.on('node:click', (ev) => console.log(ev.target.get('name'))) 得知；
自定义节点/边/combo 中通过 addShape 增加的图形，可添加与 attrs 平级的 name 字段指定任意（同元素中唯一）字符串作为 name。请注意同个元素（节点/边/combo）中不同图形尽量给予不同的 name 值。
下面例子为图中所有 name 为 circle-shape 的图形绑定了 click 事件监听：
graph.on('circle-shape:click', (ev) => { const shape = ev.target; // 被点击的图形 // ... do sth});
时机事件指渲染、视口变换、元素增删改、数据变换等时机。所有时机事件详见 G6 的时机事件列表。如：beforeadditem，afteradditem 等：
- 节点/边/Combo 状态改变时的事件：
beforerefreshitem 与 afterrefreshitem；
- 布局时机：
beforelayout 与 afterlayout。
下面例子为 graph 绑定了渲染完成时机的监听。时机事件中，afterrender、afterlayout 一类事件必须在 graph.render() 或 graph.read() 之前绑定，方可监听到首次渲染、布局完成后的相关事件。
graph.on('afterrender', (ev) => { // ... do sth});
G6 允许用户自定义任意事件，可在任意位置通过 graph.emit(customEventName: string, event: IG6GraphEvent) 触发一个事件，第一个参数为自定义事件名称。在触发前，通过 graph.on(customEventName: string, callback: Function) 进行监听。例如：
graph.on('some-custom-event-name', (ev) => { // ... do sth});graph.emit('some-custom-event-name', { // some params})
ps:当数据多样化的时候，可以对不同的数据设置不同的节点或者边的样式
data.nodes.forEach((node) => { node.style = { fill: node.type === 'company' ? '#EE5555' : node.type === 'director' ? '#0F8CFF' : '#FFC510', stroke: node.type === 'company' ? '#EE5555' : node.type === 'director' ? '#0F8CFF' : '#FFC510' }})data.edges.forEach((edge) => { edge.style = { stroke: edge.typest === 0 ? '#EE5555' : edge.typest === 1 ? '#0F8CFF' : '#FFC510' } edge.label = edge.typest === 0 ? '董事' : edge.typest === 1 ? '经理' : edge.typest === 2 ? '职员' : null edge.labelCfg = { style: { fill: edge.typest === 0 ? '#EE5555' : edge.typest === 1 ? '#0F8CFF' : '#FFC510' } }})
