我使用的是STM32F407zg的最小系统板
1、首先介绍一下4*4矩阵键盘扫描原理
呃。。。。。就不介绍了，http://www.51hei.com/mcu/3815.html，这个写的挺好的
2、Cube配置
矩阵键盘从下到上依次接到STM32F407zg单片机的PD0~7引脚 ，其中，矩阵键盘下面的四个排针对应的是键盘的行（ROW） 上面四个对应列（COL） 这里我画了一张图来说明我所使用的
PD0-3依次对应3-0行 PD4-7依次对应0-3列 这张图里可以看到我画了两个箭头，下面就给大家说一下我的配置 配置PD0~3为推挽输出 PD4~7为下拉输入，下图是我在STM32CubeMX 5.1.0中配置的
上面的箭头，横向的表示是单片机输出给键盘的，竖向的是表示送给单片机的，也就是单片机配置的输入引脚 用来读取PD4~7的电平
3、程序编写
因为PD4~7为上拉输入，所以是处在一种高阻态（可以暂时理解为高电平，就是四列都为1） 我以扫描第一行为例讲解 ，
上述是软件实现部分， GPIO->IDR和0xf7相与， 若是0xe7 则二进制位1110 0111，说明PD4变为了0，所以第一列的按键 s1按下
note：PD7对应二进制数中的最高位 PD0对应最低位
后面以此类推
注意注意注意：在程序编写完后，可能出现有些行未扫描，有些行的按键按下没有通过串口返回信息
我的解决方法是，在每一行的扫描之前，将行所对应的引脚清空
这样就不会有问题了
4、贴上完整程序：
include "keypad.h"
include "stdint.h"
include "stm32f4xx_hal.h"
uint16_t Key_scan(void)
{
uint16_t Key_val = 0; // 按键扫描返回键值，初始化为0
// 强调一下: 这里必须付一个初值0 否则串口打印出错
uint16_t temp;
/*=========================以下代码是按键扫描程序=========================*/HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_RESET); // 先清空引脚状态/*----------------------------Scan the 1st ROW----------------------------*/HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2, GPIO_PIN_SET); // 设置PD0~2为1HAL_GPIO_WritePin(GPIOD, GPIO_PIN_3, GPIO_PIN_RESET); // 设置PD3为0 二进制编码为 0111if((GPIOD->IDR & 0xF0) != 0xF0){ HAL_Delay(10); // 10ms延时消抖 if((GPIOD->IDR & 0xF0) != 0xF0) { temp = (GPIOD->IDR & 0xF7); // GPIOD->IDR寄存器为端口输入数据寄存器 switch(temp) // 用来读取GPIO口的电平状态 { case 0xE7 : Key_val = 1; break; case 0xD7 : Key_val = 2; break; case 0xB7 : Key_val = 3; break; case 0x77 : Key_val = 4; break; default : Key_val = 0; break; } }}HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_RESET);/*----------------------------Scan the 2nd ROW----------------------------*/HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_3, GPIO_PIN_SET); HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET); if((GPIOD->IDR & 0xF0) != 0xF0){ HAL_Delay(10); // 10ms延时消抖 if((GPIOD->IDR & 0xF0) != 0xF0) { temp = (GPIOD->IDR & 0xFB); switch(temp) { case 0xEB : Key_val = 5; break; case 0xDB : Key_val = 6; break; case 0xBB : Key_val = 7; break; case 0x7B : Key_val = 8; break; default : Key_val = 0; break; } }}HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_RESET);/*----------------------------Scan the 3rd ROW----------------------------*/HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_SET); HAL_GPIO_WritePin(GPIOD, GPIO_PIN_1, GPIO_PIN_RESET); if((GPIOD->IDR & 0xF0) != 0xF0){ HAL_Delay(10); // 10ms延时消抖 if((GPIOD->IDR & 0xF0) != 0xF0) { temp = (GPIOD->IDR & 0xFD); switch(temp) { case 0xED : Key_val = 9; break; case 0xDD : Key_val = 10; break; case 0xBD : Key_val = 11; break; case 0x7D : Key_val = 12; break; default : Key_val = 0; break; } }}HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_RESET);/*----------------------------Scan the 4th ROW----------------------------*/HAL_GPIO_WritePin(GPIOD, GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_SET); HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0, GPIO_PIN_RESET); if((GPIOD->IDR & 0xF0) != 0xF0){ HAL_Delay(10); // 10ms延时消抖 if((GPIOD->IDR & 0xF0) != 0xF0) { temp = (GPIOD->IDR & 0xFE); switch(temp) { case 0xEE : Key_val = 13; break; case 0xDE : Key_val = 14; break; case 0xBE : Key_val = 15; break; case 0X7E : Key_val = 16; break; default : Key_val = 0; break; } }}return Key_val;
}

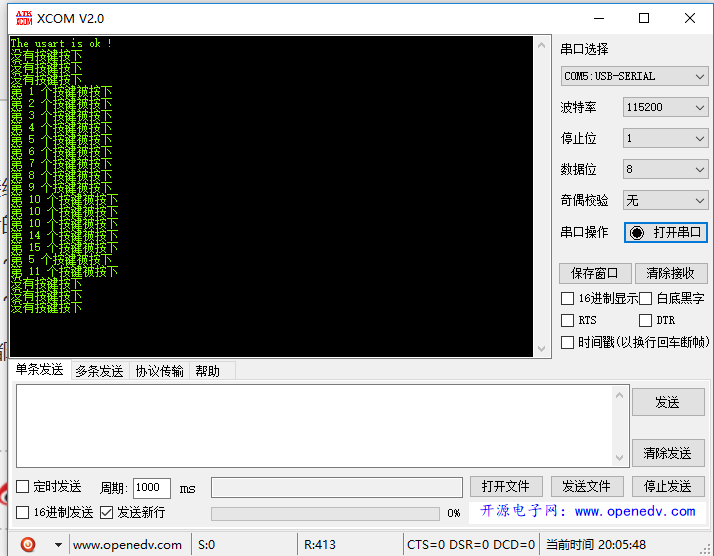

5、 这是我的测试结果，见下图：
这个程序中的编码只是对应于我自己的接线，自己写的时候要注意自己的接线
